PAS-K / PAS-KV / PAS-KS
Application Delivery Controller
![](/data/skin/default_dart/images/da_image/sub_plolink_img01.jpg)

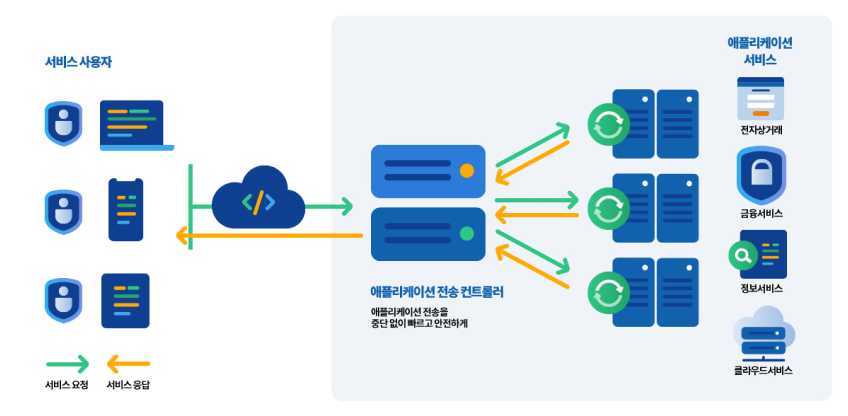

애플리케이션 전송 컨트롤러(APPLICATION DELIVERY CONTROLLER, ADC)는 부하분산기(LOAD BALANCER),
L4 스위치 등으로 불리던 네트워크 장비에 가속, 보안 등 고급 기능을 추가하여 애플리케이션 전송 성능이 강화된 제품입니다.
ADC의 핵심 가치는 공급자의 애플리케이션 서비스를 사용자에게 최적의 상태로 전송하는 것입니다.
사용자에게 빠른 서비스 체감 속도와 안정적인 접속 환경을 제공함으로써 기업의 신뢰도를 향상시킵니다.
-
- 애플리케이션 가용성 보장
-
- 서비스 체감 품질 향상
-
- 안전한 애플리케이션 전송
-
- 서비스 확장 및 관리, 클라우드 연동
주요기능
L2 | 802. 1q VLAN, Spanning Tree (STP, RSTP, MSTP, PvST+), 주요기능 Jumbo Frame, LACP Link Aggregation, Port Mirroring, Port Trunking |
---|---|
L3 | ECMP, Static, RIP, OSPF, BGP, QoS |
L4 | Server Load Balancing, Firewall/VPN Load Balancing, Cache Server Load Balancing, Gateway Load Balancing, Global Server Load Balancing, DNS Load Balancing, Inbound Load Balancing |
L7 | Delayed Binding, URL based Load Balancing, Cookie based Load Balancing, SSL ID based Load Balancing, Connection pooling, Traffic Surge Protection, Sure Connect, Spill Over, PREScriptTM (Rule & Event Script) |
Health Check | Link, ARP, ICMP, TCP, UDP, HTTP, Script, NTP, TFTP, Radius |
Acceleration | SSL (Software, Hardware), Compression, Caching |
High Availability | HA, eVRRP (Enhanced VRRP), MVRRP (Multiple VRRP), Stateful Active-Standby Failover, Active-Active Failover |
Security | DDoS Protection (Syn-Cookie, Syn-Flooding, HTTP DDoS), Network Firewall, Content Filtering |
IPv6 | Supported (IPv6 ready logo Phase II) |
Management | CLI (Telnet, SSH), GUI (Web Manager), PREST_API™ (REST API), SNMP, SNMP Trap, Syslog, Remote Syslog Server, Authentication (Radius, TACACS+ AAA), Email Alarm |
Monitoring | Watchdog Timer, FAN/Temperature/Power error sensor |
ADC 플랫폼
도입 목적, 서비스 규모, 설치 등에 따라 ADC 타입을 선택할 수 있습니다.
-
-
- 전용 ADC 어플라이언스
- 1.5-80Gbps Throughput
- 1GbE, 10GbE, 40GbE ports
-
PAS-K
서버로 몰리는 트래픽의 부하분산 및 애플리케이션 전송 컨트롤러
다수의 서버에 동일한 애플리케이션을 운용할 때 트래픽을 각 서버에 균형 있게 전달하며, 효율적으로 장비 리소스를 활용합니다.
트래픽 폭주 상황에서도 서버를 보호하고 연결을 보장합니다.- 하드웨어 형태의 ADC
- 자체 개발 전용 ADC 어플라이언스
-
-
-
- PAS-K 기반의 가상화 ADC
- 모델별최대 12~44개 멀티플인스턴스
-
PAS-KV
다수의 가상 인스턴스 생성
하드웨어 기반의 가상화로 한 대의 장비에 여러 개의 가상 인스턴스를 사용하여 완벽하게
하드웨어 자원(CPU, Memory)을 분할하여 각 가상 인스턴스 사이에 독립성과 안정성을 보장- 계열사 IT 인프라 통합을 원하는 대기업 데이터센터
- 서비스 별 독립적인 자원 활용이 필요한 포털, 클라우드 데이터센터
-
-
-
- PAS-K의 가상 어플라이언스
- X86 기반의 소프트웨어 ADC
-
PAS-KS
x86에 설치하는 가상 어플라이언스
PAS-KS는 범용 서버(x86)에 설치할 수 있는 소프트웨어 ADC입니다. 서버, 스토리지 및 ADC 자원까지 완벽히
가상화 된 자원으로 구성하는 소프트웨어 정의 데이터센터, 클라우드 서비스 센터 구축의 기반이 됩니다.
빈번한 가상 서버의 생성 및 삭제 등 빠른 비즈니스 서비스 요구에 대응하고, 서비스 단위로 ADC 장애 포인트를 분산합니다.
특히 전용 어플라이언스에 비해 구매, 설치, 유지 등에 대한 경제적 부담이 절감되는 장점이 있습니다.- 다양한 클라우드 플랫폼 및 하이퍼바이저를 지원
- 소프트웨어 정의 데이터센터(SDDC), 클라우드 서비스 센터 구축에 있어 효율적인 솔루션을 제공합니다
-
모델 사양
PAS-K
PAS | K1800 | K3200 | K3200X | K3600 | K1800 | K3200 | K3200X | K3600 | K3600 |
---|---|---|---|---|---|---|---|---|---|
Ethernet Ports (Total) | 22 | 22 | 16 or 24 | 22 | 16 or 18 or 24 | 22 | 16 or 18 or 24 | 16 or 18 or 24 | 20 |
42 GbE Fiber (QSFP+) | - | - | - | - | 2 (optional) | - | 2 (optional) | 2 (optional) | 4 |
12 GbE Fiber (SFP+) | 2 | 2 | 4 | 2 | 16, 8(optional) | 2 | 16, 8(optional) | 16, 8(optional) | 16 |
3 GbE Fiber (SFP) | 8 | 8 | 12, 8(optional) | 8 | - | 8 | - | - | - |
3 GbE Copper | 12 | 12 | 8 (optional) | 12 | 8 (optional) | 12 | 8 (optional) | 8 (optional) | - |
Memory (RAM)* | 4 GB | 16 GB | 16 GB | 16 GB | 16 GB | 16 GB | 32 GB | 64 GB | 128 GB |
SSD* | 120 GB | 120 GB | 120 GB | 120 GB | 120 GB | 120 GB | 120 GB | 120 GB | 160 GB |
Power supply | dual / hot-swappable power | ||||||||
Power Consumption | 84 W | 89 W | 110 W | 89.7 W | 120 W | 98 W | 129 W | 135 W | 391.4 W |
Power Input | 100-240 VAC, 50-60 Hz (universal voltage) | ||||||||
Dimension (WxDxH) | 428x458x44mm | 428x458x44mm | 428x508x44mm | 428x458x44mm | 428x508x44mm | 428x458x44mm | 428x508x44mm | 428x508x44mm | 428x731x88mm |
Weight | 8.1 kg | 8.1 kg | 8.8 kg | 8.1 kg | 8.8 kg | 8.1 kg | 8.8 kg | 8.8 kg | 17 kg |
EMC | KC (Class A) / VCCI (Class A) | ||||||||
Backplane | 140 Gbps | 140 Gbps | 640 Gbps | 140 Gbps | 640 Gbps | 140 Gbps | 640 Gbps | 640 Gbps | 960 Gbps |
Throughput(L4/L7) | 2 Gbps / 2 Gbps | 6 Gbps / 6 Gbps | 8 Gbps / 6 Gbps | 12 Gbps / 10 Gbps | 16 Gbps / 12 Gbps | 18 Gbps / 16 Gbps | 30 Gbps / 20 Gbps | 50 Gbps / 30 Gbps | 80 Gbps / 40 Gbps |
Concurrent session | 3,600,000 | 16,000,000 | 16,000,000 | 16,000,000 | 18,000,000 | 16,000,000 | 36,000,000 | 40,000,000 | 60,000,000 |
L4 CPS (max) | 150,000 | 520,000 | 520,000 | 520,000 | 700,000 | 800,000 | 1,000,000 | 1,400,000 | 1,800,000 |
PAS-KV
PAS | K1800 | K3200 | K3200X | K3600 | K1800 | K3200 |
---|---|---|---|---|---|---|
Ethernet Ports (Total) | 24 | 24 | 16 or 24 | 16 or 24 | 16 or 24 | 20 |
42 GbE Fiber (QSFP+) | - | - | - | - | - | 4 |
12 GbE Fiber (SFP+) | - | - | 16 | 16 | 16 | 16 |
12 GbE Fiber (SFP+) | - | - | 16 | 16 | 16 | 16 |
3 GbE Fiber (SFP) | 16 | 8(optional) | 8(optional) | 8(optional) | 8(optional) | - |
3 GbE Copper | 8 | 8(optional) | 8(optional) | 8(optional) | 8(optional) | - |
Memory (RAM)* | 32 GB | 32 GB | 32 GB | 32 GB | 48 GB | 128 GB |
SSD* | 160 GB | 160 GB | 160 GB | 160 GB | 160 GB | 160 GB |
Power supply | dual / hot-swappable power | |||||
Power Consumption | 156 W | 156 W | 223 W | 232 W | 233 W | 405 W |
Power Input | 100-240 VAC, 50-60 Hz (universal voltage) | |||||
Dimension (WxDxH) | 428 x 606 x 88 mm | 428 x 606 x 88 mm | 428 x 606 x 88 mm | 428 x 606 x 88 mm | 428 x 606 x 88 mm | 428 x 731 x 88 mm |
Weight | 13.9 kg | 14.5 kg | 14.5 kg | 14.5 kg | 14.5 kg | 17kg |
EMC | KC (Class A) / VCCI (Class A) | |||||
Backplane | 88 Gbps | 88 Gbps | 640 Gbps | 640 Gbps | 640 Gbps | 960 Gbps |
Throughput(L4/L7) | 4 Gbps | 8 Gbps | 12 Gpbs | 20 Gbps | 40 Gbps | 80 Gbps |
Concurrent session | 16,000,000 | 16,000,000 | 18,000,000 | 36,000,000 | 40,000,000 | 60,000,000 |
L4 CPS (max) | 520,000 | 520,000 | 640,000 | 640,000 | 1,000,000 | 1,800,000 |
PAS-KS 최소 사양 서버 환경 (PAS-KS 한 개 설치 시)
PAS | KS200 | KS500 | KS1000 |
---|---|---|---|
Throughput | 200 Mbps | 500 Mbps | 1 Gbps |
CPU | X86, 64 bit CPU with Intel VTx or AMD-V | ||
Memory | 2GB | ||
HDD | 10 GB | ||
HyperVisor | O |
